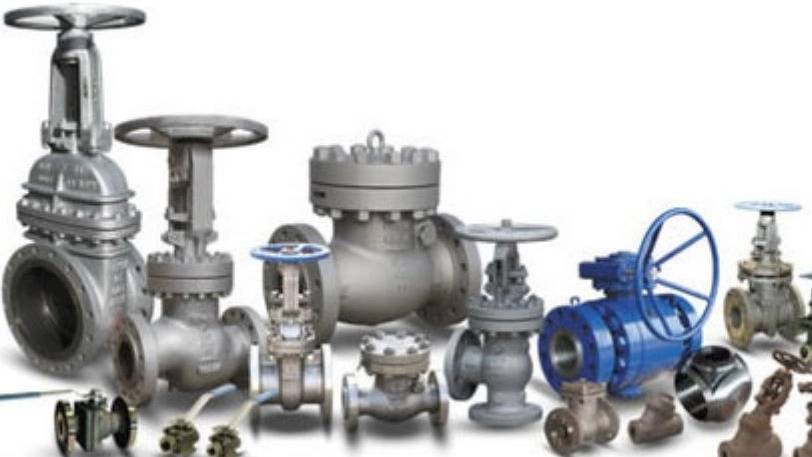

شیر آلات صنعتی چیست ؟
شيرآلات صنعتی ابزاری هستند که برای قطع يا ايجاد جريان سيال در درون لوله واتصالات مورد استفاده قرار می گیرند.
تقسیم بندی شیرآلات بر اساس نوع کارکرد
شیر های دستی با نیروی انسانی
شیر های خودکار با نیروی هوا ، مایع و گاز
شیر های خودکار با نیروی برق

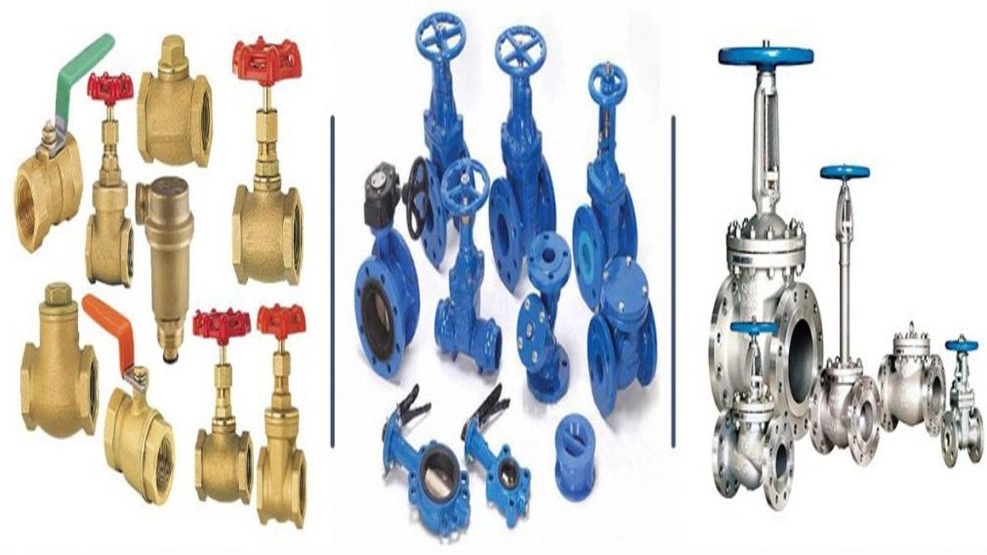

شیرآلات صنعتی با توجه به آلیاژ ساخت
شیرآلات برنجی
شیرآلات چدنی
شیرآلات فولادی
شیرآلات استنلس استیل
شیرآلات برنجی
شیر های برنجی در سیستم های آب گرم و سرد ،در مصارف خانگی و سیستم های گاز طبیعی و فشرده در مقیاس صنعتی مورد استفاده قرار می گیرند. کاربرد اصلی این نوع شیرآلات در اصل کنترل و تنظیم جریان مایعات است.بیشترین استفاده از شیرآلات برنجی در سیستم های لوله کشی ساختمان ها و موتور خانه ها می باشد . اتصال شیرآلات برنجی به صورت دنده ای بوده و اغلب شیرهای برنجی به صورت تو پیچ رزوه می شوند.
انواع شیرآلات برنجی
شیر گازی
یکی از شیر آلات مورد استفاده در سیستم گاز کشی ساختمان است که برای قطع و وصل سیال گاز استفاده می شود.
شیر غیر گازی
از این نوع شیر برنجی برای قطع و وصل سیال آب استفاده می شود.
شیرآلات کشویی
شیر فلکه کشویی برنجی برای قطع و وصل جریان استفاده می شود و اصطلاحاً به آن ها شیرآلات ON/OFF می گویند.
شیرآلات صافی
برای تصفیه سیال از ذرات معلق و اضافی قبل از ورود به مناطق حساس استفاده می شود.
شیر یک طرفه
این شیر ها اجازه عبور سیال را تنها در یک جهت می دهد. گاهی اوقات جریان سیال در مسیر عکس مسیر اصلی خود حرکت می کند که احتمال آسیب دیدن اقلام دیگر وجود دارد. در چنین شرایطی برای مقابله با عدم بازگشت جریان سیال از شیر یک طرفه استفاده می شود.
شیر سوزنی
عملکرد اصلی شیر سوزنی برای تنظیم جریان (حالات نیمه باز شیر) می بایست از شیر سوزنی استفاده کرد.
شیر پکیجی
شیر پکیجی برای استفاده در سیستم های لوله کشی تاسیسات ساختمان و علی الخصوص محل اتصالا پکیج شوفاژ دیواری و فن کوئل به سیستم مرکزی بسیار کاربرد دارد.
شیرآلات چدنی
این نوع از شیرآلات از جنس چدن بوده و یکی از پرکاربردترین نوع شیرآلات در صنعت می باشد.شیرهای چدنی به طور کلی برای قطع و وصل یا کنترل جریان به کار میروند. از این نوع شیرآلات در صنعت تأسیسات آبرسانی و فاضلاب،تاسیسات موتور خانه، سیستمهای انتقال آب، پالایشگاهها، نیروگاه ها، صنایع نفت و گاز و … نیز استفاده میشود.
انواع شیرآلات چدنی
برخی از انواع شیرهای چدنی پرکاربرد عبارتند از :
شیر پروانه چدنی
شیر فلکه کشویی چدنی
شیر یکطرفه یا خودکار چدنی
شیر صافی چدنی
شیر فشارشکن چدنی
شیر فلکه کشویی
یکی از انواع شیرآلات چدنی است که برای قطع و وصل کردن کامل جریان آب در موتورخانه کاربرد دارد.شیر فلکه کشویی خود شامل دو نوع شیر فلکه کشویی زبانه فلزی و شیر فلکه کشویی زبانه لاستیکی است.
شیر پروانه ای
از يك بدنه معمولی و يك صفحه مدور تشكيل شده که اين صفحه حول ميله ای در حدود °90 می چرخد و با یک اهرم به قسمت حركت دهنده شير وصل است. این شیر خود شامل انواع مختلفی با نام های شیر پروانه ای ویفری، شیر پروانه ای فلنج دار، شیر پروانه ای چدنی، شیر پروانه ای استنلس استیل، شیر پروانه ای فولادی، شیر پروانه ای اهرمی و شیر پروانه ای پنوماتیک است.
کاربرد شیر پروانه ای در ايستگاه نيروی حرارتی، ايستگاه نيروی هيدروليكی، صنايع نفت، گاز، پتروشيمی و ساير رشته های صنعتی و لوله كشی آب و فاضلاب است.
شیر یکطرفه یا خودکار
عملکرد آن به صورت خودکار بوده و اپراتوری آن را کنترل نمی کند.
شیر یک طرفه یا شیر خودکار دو دهانه دارد که یکی برای ورود سیال و دیگری برای خروج آن و فقط در یک مسیر به کار برده می شود.
این نوع از انواع شیرآلات چدنی برای جلوگیری از بازگشت جریان سیال در تاسیسات موتورخانه کاربرد دارد و خود شامل چند نوع است.
کاربرد شیر پروانه ای در ايستگاه نيروی حرارتی، ايستگاه نيروی هيدروليكی، صنايع نفت، گاز، پتروشيمی و ساير رشته های صنعتی و لوله كشی آب و فاضلاب است.
شیر صافی
کار اصلی آن جلوگیری از ورود اشیا و اجسام خارجی به داخل خطوط لوله است و در صورت جدا نشدن از آب می تواند به سیستم تاسیسات و موتورخانه آسیب برساند.
شیر فشار شکن
کار اصلی آن کاهش فشار جریان سیالات در قسمت ورودی شیر و ثابت نگه داشتن فشار سیالات در قسمت خروجی شیر است.

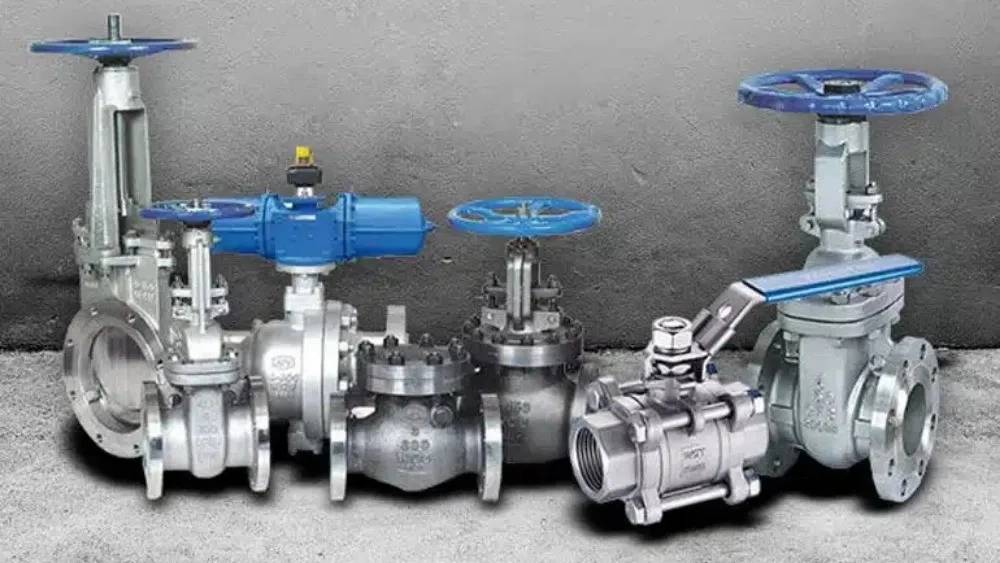

شیرآلات فولادی
این نوع از شیرآلات تجهیزات مکانیکی مقاومی هستند که برای تنظیم و کنترل جریان سیال مورد استفاده قرار می گیرد.این نوع شیرآلات بیشتر در صنایع پتروشیمی و نفت و گاز استفاده می شود.
شیرآلات فولادی فلنج دار، به خاطر جنس مواد اولیه ای (فولاد) که در آن مصرف شده، در تولید شیرها از کیفیت زیادی برخوردارند.
این گونه شیر های فولادی توسط فلنج به دو سر لوله وصل می شوند و مقاومت و استحکام شیرها را بیشتر می کنند.
شیرآلات فولادی در کلاسهای مختلفی طراحی و تولید و روانه بازار می شود، کلاس شیرها مشخص کننده فشار کاری شیرها در دمای کاری آنها بر اساس استاندارد ASME B16.34 می باشد.کلاس های تحت پوشش شیر های فولادی عبارت هستند از :۱۵۰-۳۰۰-۶۰۰-۹۰۰-۱۵۰۰-۲۵۰۰-۴۵۰۰
انواع شیرآلات فولادی
شیر دروازه ای یا کشویی فلنج دار فولادی
شیرهای گیوتینی فولادی
شیرهای توپی فولادی
شیرهای سماوری فولادی
شیرهای پروانه ای فولادی
شیرهای یکطرفه فولادی
شیرهای فلکه سوزنی فولادی
شیرهای دیافراگمی فولادی
شیرفشارشکن فولادی
شیرفلکه کشویی فولادی کلاس ۸۰۰
شیرصافی فلنج دار فولادی
شیرهای اطمینان فولادی
